安裝車型:GL8 653清混版 車型外觀如下:

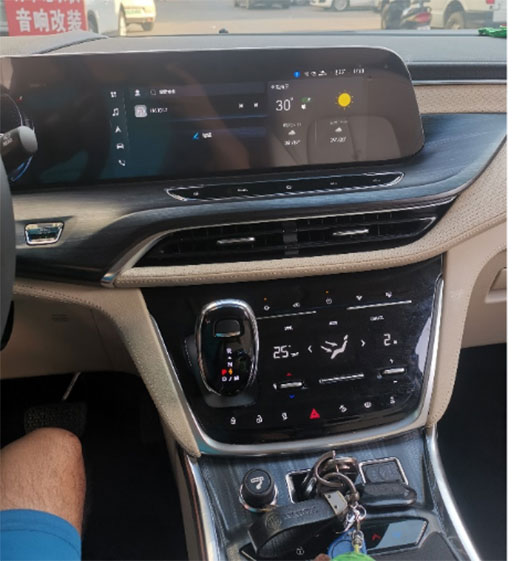

原車主機主界面如下:
使用產品:卡仕達主機CA-AVM25AI0001+02 V10解碼器+別克01線材包

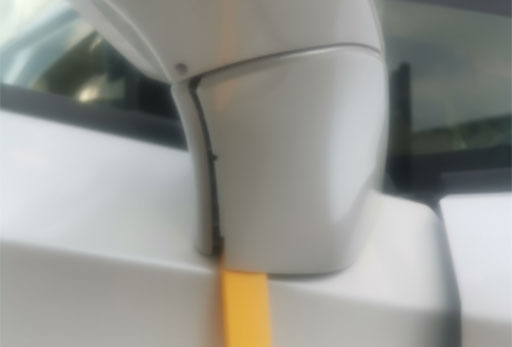

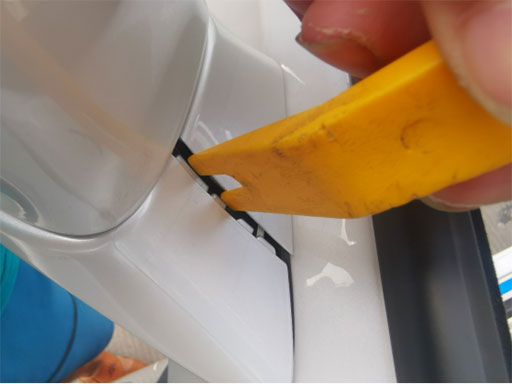

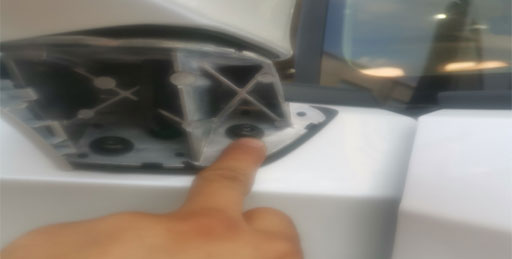

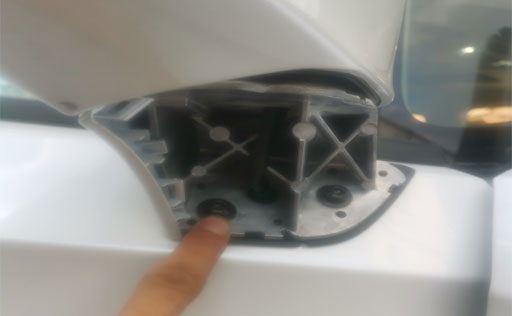

安裝注意細節:1固定左右后視鏡的螺絲在后視鏡外殼里面 用一字起翹個縫隙 然后用翹板 把這個邊翹開 上面用同樣的方法 然后整體拿下來 下掉螺絲 后視鏡就可以拿下來了

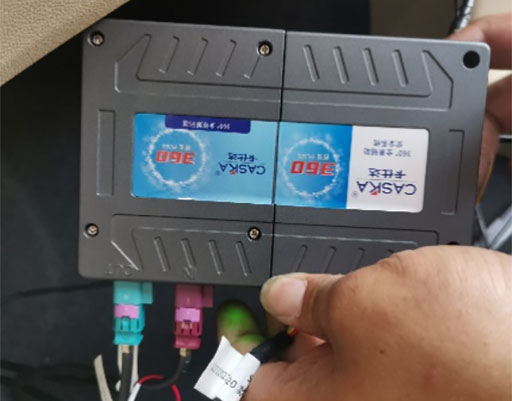

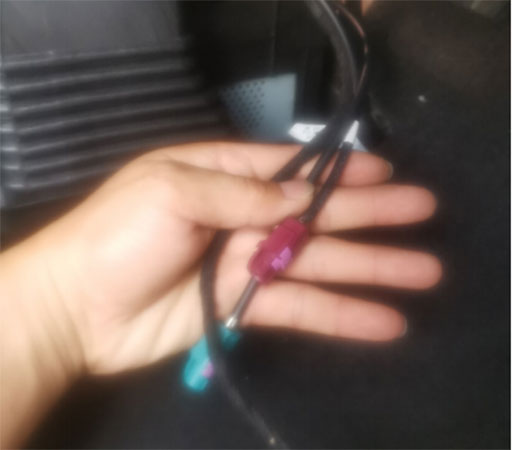

拆開中控檔位面板,找到原車主機的轉接電源線,跟我司解碼一體機主機電源線對插,找到原車LVDS轉接線與我司的主機LVDS線對插連接,具體如下

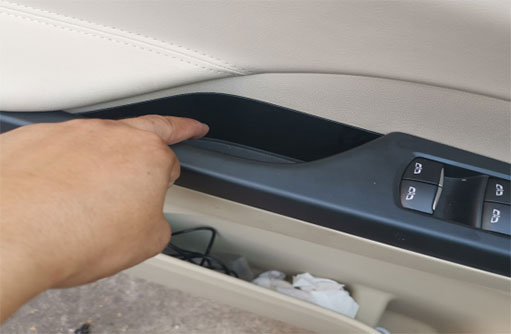

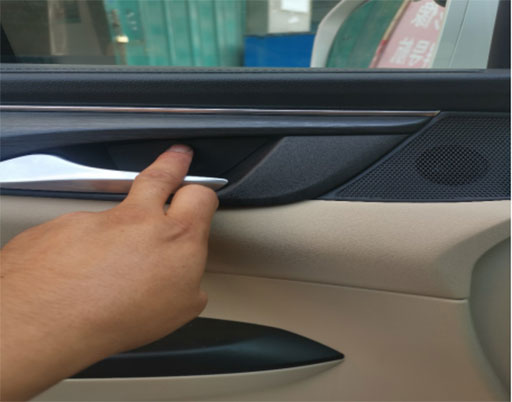

門板上面2顆螺絲 用7號套筒

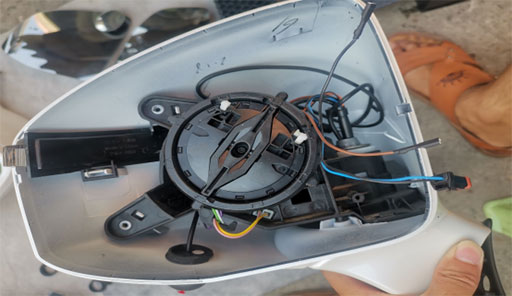

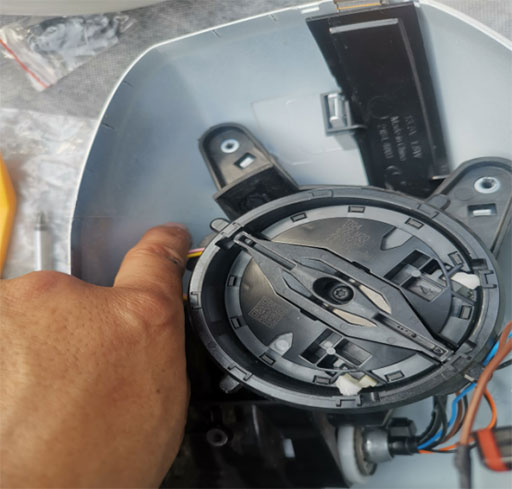

后視鏡開孔位置

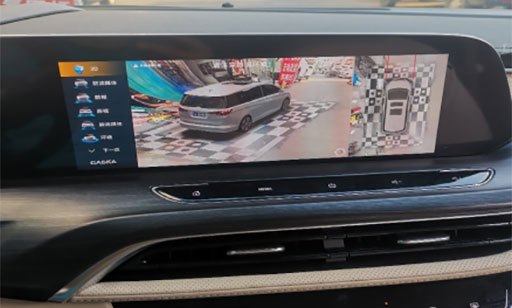

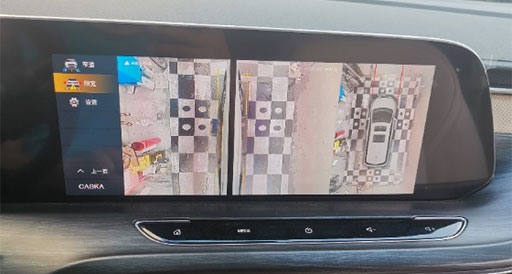

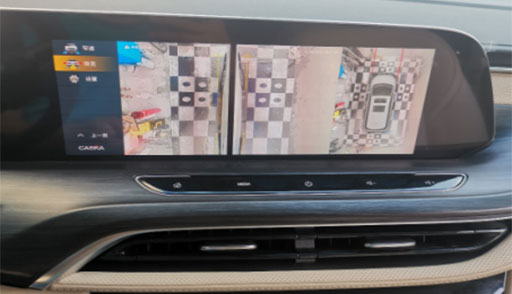

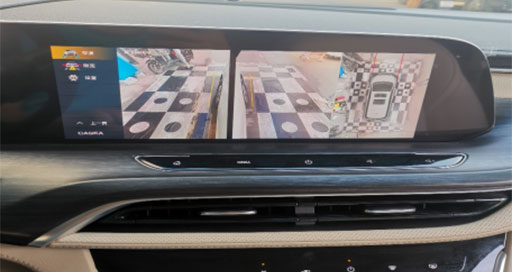

對插完畢后,再進行通電確認主機是否正常,一切正常后進入產品調試拼接狀態,拼接后效果圖如下:
限寬模式

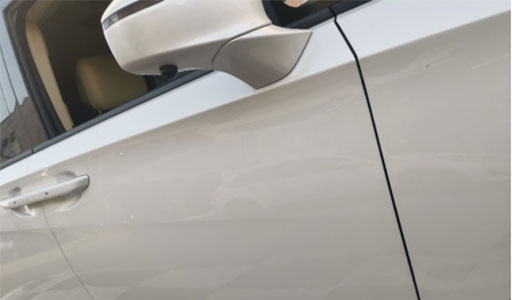

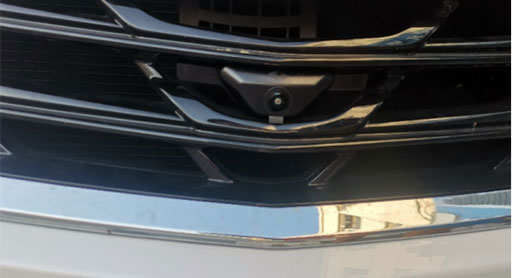

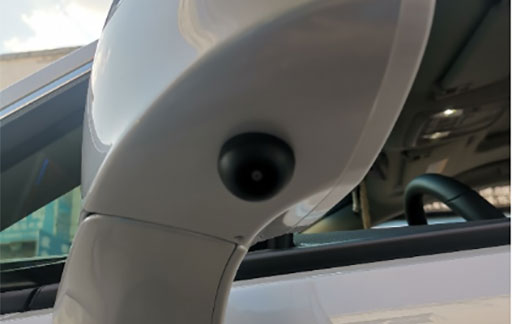

安裝好后各個鏡頭位置 前、后、左、右

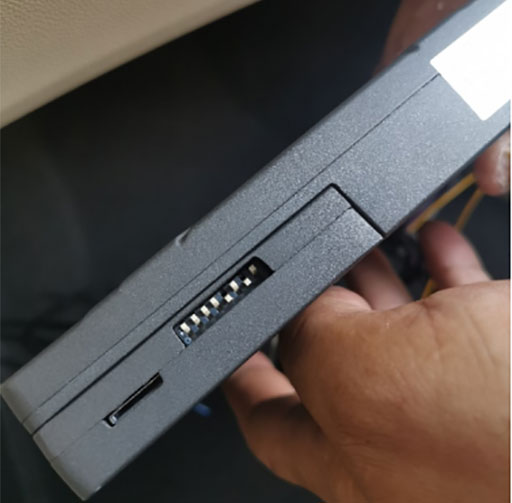

最后將拆裝位置進行復原,GL8 653清混版安裝撥碼為: 5
