2018款?yuàn)W迪Q7卡仕達解碼一體機安裝案例
發布日期:2022-11-03 15:13:13 瀏覽量:
分享:

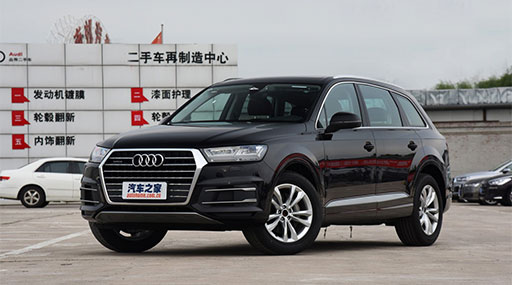

車型外觀如下:

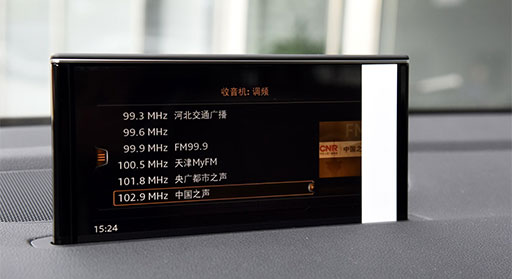

原車主機主界面如下:

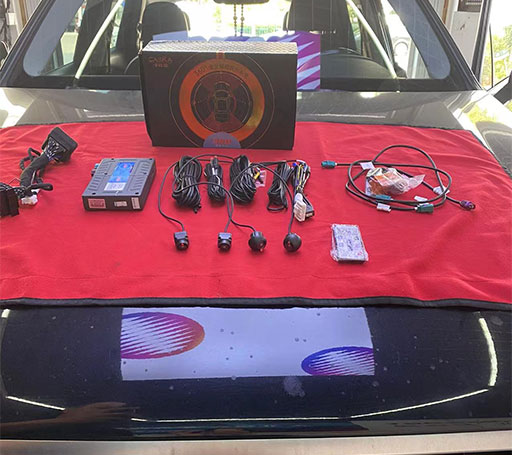

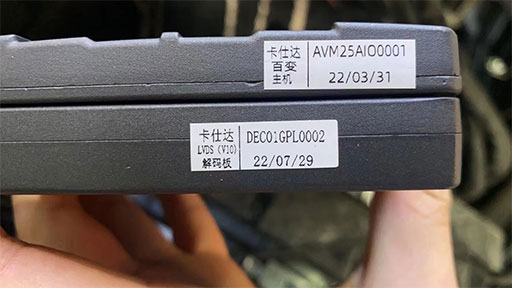

使用產品:卡仕達主機CA-AVM25AI0001+CA-DEC0GPL0002,解碼器+CA-PKG-奧迪03線材包





P.S. 解碼器軟件是V10版本的,需要刷軟件升級為V16版本

安裝步驟如下:

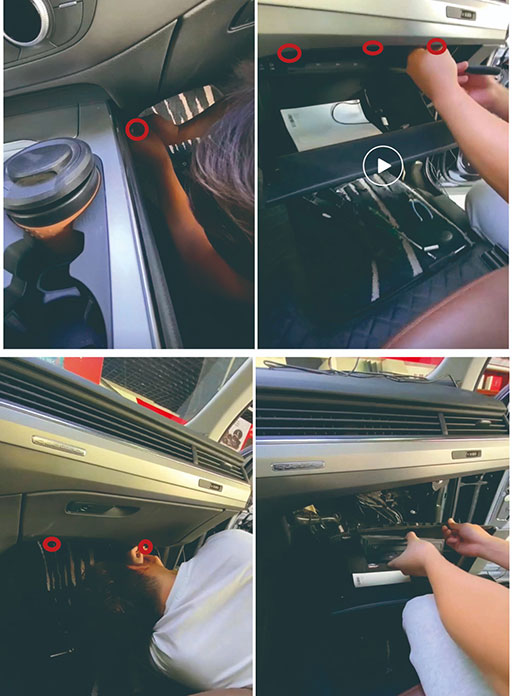

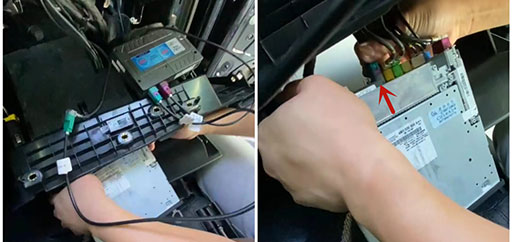

首先拆開原車副駕駛的雜物箱,拔出原車主機。將原車主機的電源線與我司解碼一體機主機電源線轉接對插,再把原車LVDS轉接線與我司的主機LVDS線對插連接,具體如下




拆奧迪主機需要專用工具.

原車主機電源插頭和LVDS插頭如下




LVDS轉接線插發如下:




18款?yuàn)W迪Q7的安裝撥碼為5

對插完畢后,可以將全景的四路線材和鏡頭先插上,通電測試正常后再安裝.

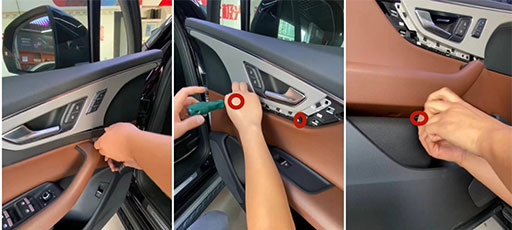

門板拆裝方法如下:

先拆掉門板上的裝飾條,取下裝飾條后及下方的螺絲

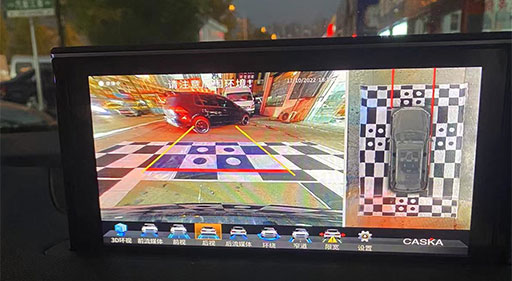

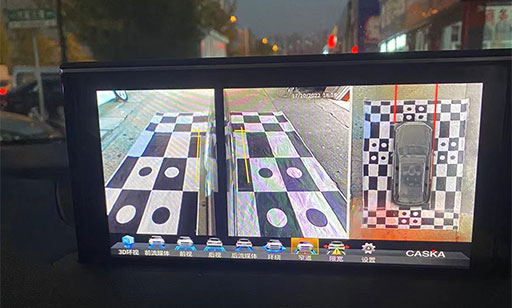

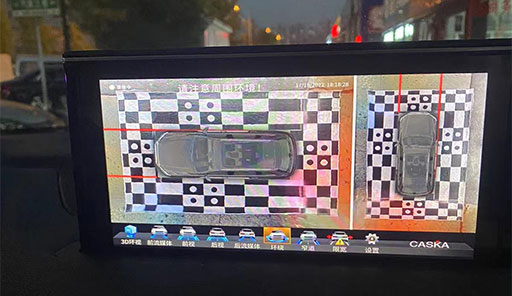

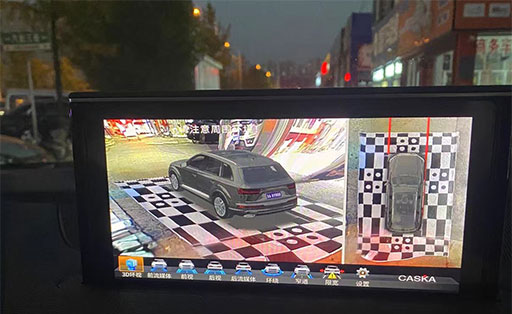

安裝完成后進行產品調試拼接狀態,拼接后效果圖如下:







可以看到夜晚的效果也非常完美,畫質清晰細膩,色彩鮮艷。在只有招牌燈光的情況下,圖像也非常清晰,幾乎沒有噪點,顏色非常正,圖像沒有變色、扭曲、變形,虛影等情況。

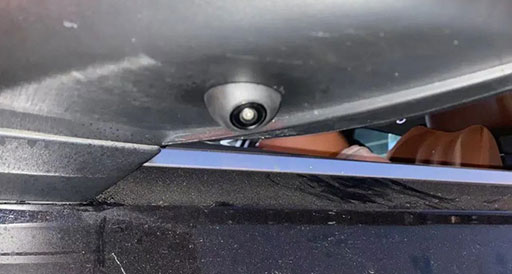

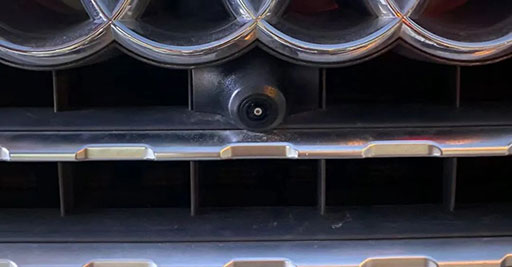

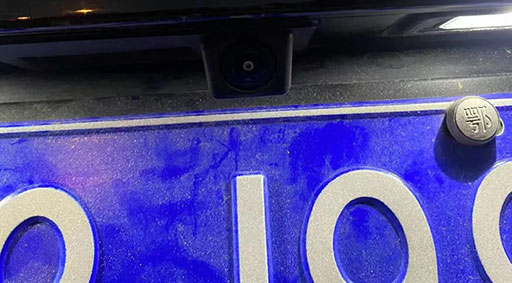

其他細節如下:
